Блоки резисторов БРП У2 ИРАК 434.331.001-26

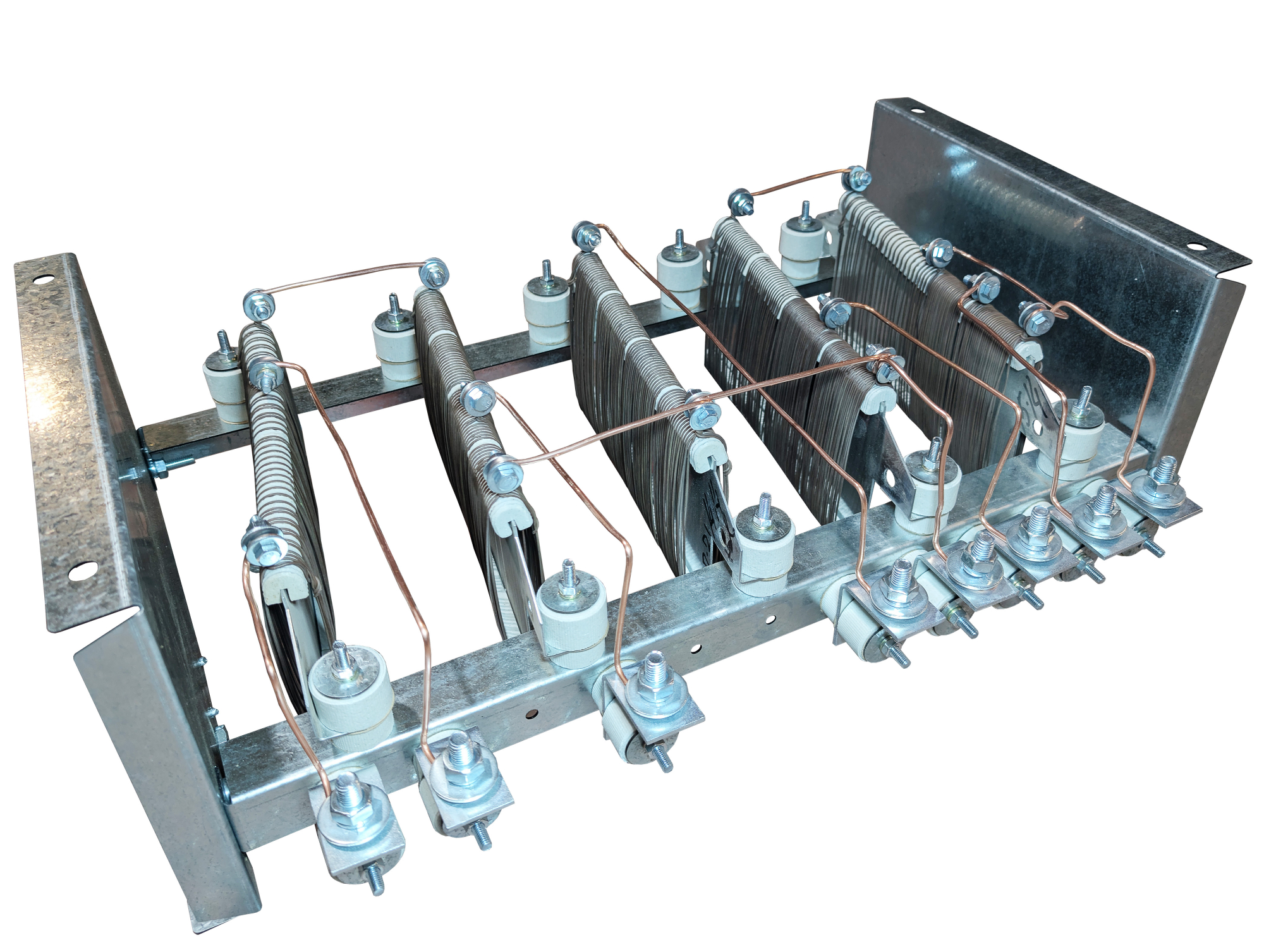

Блок резисторов БРП У2 ИРАК 434.331.001-26 представляет собой конструкцию открытого исполнения, состоящую из двух стальных пластин-боковин, соединенных двумя планками с поперечной стяжкой. На боковинах и поперечной стяжке на трубчатых фарфоровых изоляторах устанавливаются резисторы. Максимальное количество резисторов для блоков резисторов БРП У2 ИРАК 434.331.001-ХХ - 6 штук.
Блок резисторов БРП У2 ИРАК 434.331.001-26 состоит из стальной пластины-держателя с насаженными на нее фарфоровыми ребристыми изоляторами. В канавках изолятора укладывается навитая в спираль фехралевая лента, к которой припаяны концевые и промежуточные контактные отводы.
На одной из планок, скрепляющих пластины боковины, на трубчатых фарфоровых изоляторах установлены внешние контактные зажимы, соединённые с концевыми и промежуточными отводами резисторов медным неизолированным проводом Ø 4-6 мм ГОСТ 1535.
Допустимое превышение температуры для резистивного элемента с фехралевой лентой не более 370oС, для резистивного элемента с константановой или фехралевой проволокой - не более 320oС. Допустимое превышение температуры контактных зажимов для подсоединения внешних проводников не более 80oС.
