Блок резисторов БРФ У2 ИРАК 434.352.013-29

Блок резисторов БРФ У2 ИРАК 434.352.013-29 - resistor1.ru - Екатеринбург
Масса блоков: не более 22 кг.
фехраль
10 950 руб.
Добавить в корзину
Основные характеристики
Серия:
Б6
Номер конструкторского документа:
не указан
Номер схемы:
не указано

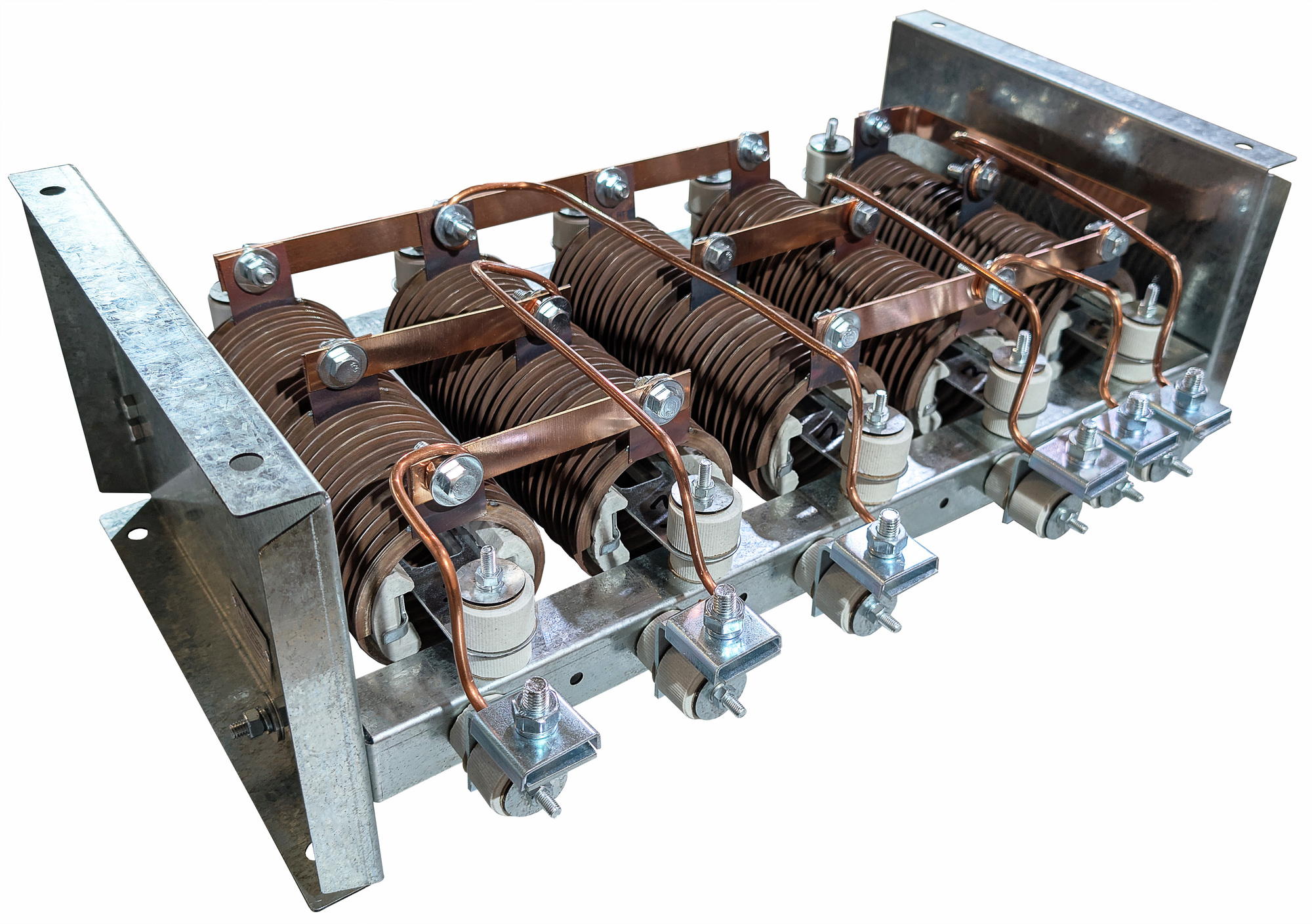

Блок резисторов БРФ У2 ИРАК 434.352.013-29 представляет собой конструкцию открытого исполнения, состоящую из двух стальных пластин-боковин, соединенных двумя планками с поперечной стяжкой. На боковинах и поперечной стяжке на трубчатых фарфоровых изоляторах устанавливаются резисторы. Максимальное количество резисторов для блоков резисторов БРФ У2 ИРАК 434.352.013-ХХ - 6 штук.

Блок резисторов БРФ У2 ИРАК 434.352.013-29 состоит из стальной пластины-держателя с насаженными на нее фарфоровыми ребристыми изоляторами. В канавках изолятора укладывается навитая в спираль фехралевая лента, к которой припаяны концевые и промежуточные контактные отводы.

На одной из планок, скрепляющих пластины боковины, на трубчатых фарфоровых изоляторах установлены внешние контактные зажимы, соединённые с концевыми и промежуточными отводами резисторов медным неизолированным проводом Ø 4-6 мм ГОСТ 1535.

Допустимое превышение температуры для резистивного элемента с фехралевой лентой не более 370oС, для резистивного элемента с константановой или фехралевой проволокой - не более 320oС. Допустимое превышение температуры контактных зажимов для подсоединения внешних проводников не более 80oС.

Похожие товары

Масса одного блока не более 23 кг, объём — 0,05 м3.

В комплект поставки входят:

  • Паспорт - 1 шт.
  • Схема электрическая соединений - 1 шт.
  • Индивидуальная упаковка - 1 шт.
  • Сертификат (по требованию)

*Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки потребителю.

Блок резисторов БРФ У2 (ИРАК 434.352.013-ХХ) представляет собой конструкцию открытого исполнения, состоящую из двух стальных пластин-боковин, соединенных двумя планками с поперечной стяжкой. На боковинах и поперечной стяжке на трубчатых фарфоровых изоляторах устанавливаются резисторы. Максимальное количество резисторов для блок резисторов Блок резисторов БРФ У2 ИРАК 434.352.013-ХХ — 6 штук.

Блок резисторов БРФ У2 (ИРАК 434.352.013-ХХ) состоит из стальной пластины-держателя с насаженными на нее фарфоровыми ребристыми изоляторами. В канавках изолятора укладывается навитая в спираль фехралевая лента или константановая проволока, к которой припаяны концевые и промежуточные контактные отводы.

На одной из планок, скрепляющих пластины боковины, на трубчатых фарфоровых изоляторах установлены внешние контактные зажимы, соединённые с концевыми и промежуточными отводами резисторов медным неизолированным проводом Ø 4-6 мм ГОСТ 1535.

Допустимое превышение температуры для резистивного элемента с фехралевой лентой не более 370 ℃, для резистивного элемента с константановой или фехралевой проволокой - не более 320 ℃. Допустимое превышение температуры контактных зажимов для подсоединения внешних проводников не более 80 ℃.
