Блок резисторов БРФ У2 ИРАК 434.352.013-13

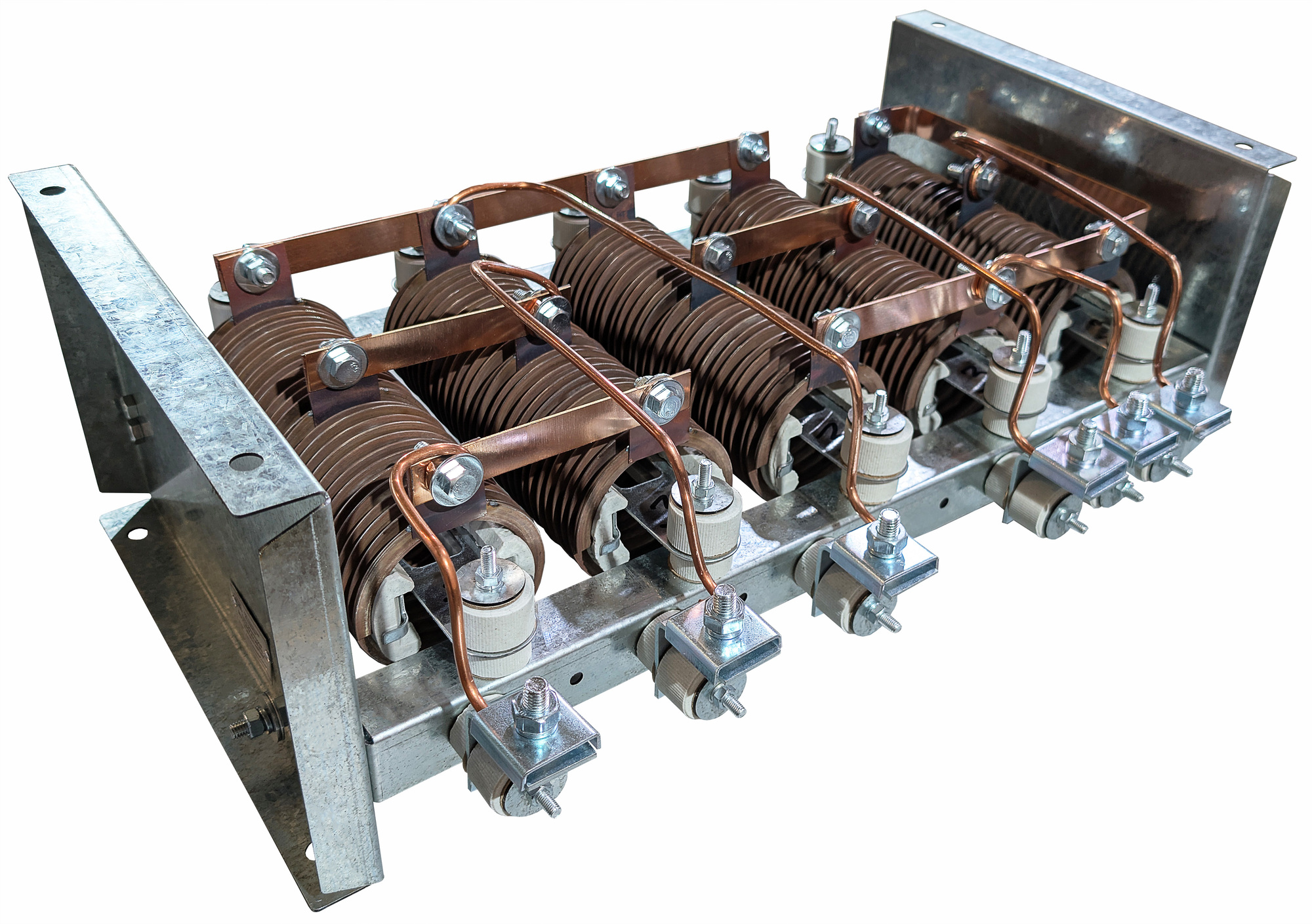

Блок резисторов БРФ У2 ИРАК 434.352.013-13 представляет собой конструкцию открытого исполнения, состоящую из двух стальных пластин-боковин, соединенных двумя планками с поперечной стяжкой. На боковинах и поперечной стяжке на трубчатых фарфоровых изоляторах устанавливаются резисторы. Максимальное количество резисторов для блоков резисторов БРФ У2 ИРАК 434.352.013-ХХ - 6 штук.
Блок резисторов БРФ У2 ИРАК 434.352.013-13 состоит из стальной пластины-держателя с насаженными на нее фарфоровыми ребристыми изоляторами. В канавках изолятора укладывается навитая в спираль фехралевая лента, к которой припаяны концевые и промежуточные контактные отводы.
На одной из планок, скрепляющих пластины боковины, на трубчатых фарфоровых изоляторах установлены внешние контактные зажимы, соединённые с концевыми и промежуточными отводами резисторов медным неизолированным проводом Ø 4-6 мм ГОСТ 1535.
Допустимое превышение температуры для резистивного элемента с фехралевой лентой не более 370oС, для резистивного элемента с константановой или фехралевой проволокой - не более 320oС. Допустимое превышение температуры контактных зажимов для подсоединения внешних проводников не более 80oС.
Масса одного блока не более 23 кг, объём — 0,05 м3.
В комплект поставки входят:
- Паспорт - 1 шт.
- Схема электрическая соединений - 1 шт.
- Индивидуальная упаковка - 1 шт.
- Сертификат (по требованию)
*Гарантийный срок 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки потребителю.
Блок резисторов БРФ У2 (ИРАК 434.352.013-ХХ) представляет собой конструкцию открытого исполнения, состоящую из двух стальных пластин-боковин, соединенных двумя планками с поперечной стяжкой. На боковинах и поперечной стяжке на трубчатых фарфоровых изоляторах устанавливаются резисторы. Максимальное количество резисторов для блок резисторов Блок резисторов БРФ У2 ИРАК 434.352.013-ХХ — 6 штук.
Блок резисторов БРФ У2 (ИРАК 434.352.013-ХХ) состоит из стальной пластины-держателя с насаженными на нее фарфоровыми ребристыми изоляторами. В канавках изолятора укладывается навитая в спираль фехралевая лента или константановая проволока, к которой припаяны концевые и промежуточные контактные отводы.
На одной из планок, скрепляющих пластины боковины, на трубчатых фарфоровых изоляторах установлены внешние контактные зажимы, соединённые с концевыми и промежуточными отводами резисторов медным неизолированным проводом Ø 4-6 мм ГОСТ 1535.
Допустимое превышение температуры для резистивного элемента с фехралевой лентой не более 370 ℃, для резистивного элемента с константановой или фехралевой проволокой - не более 320 ℃. Допустимое превышение температуры контактных зажимов для подсоединения внешних проводников не более 80 ℃.
