Блок резисторов Б6 У2 ИРАК 434.332.004 - 65

9 950 руб.

Сопротивление по ступеням

Обозначение ступеней	Сопротивление, Ом
Р6Н-51	1,57-1,73
Р6Х-51	1,89-2,08
Р5Х-50	1,89-2,08
(Р6П)-(Р8П)	3,46-3,8
(Р5П)-(Р7П)	3,14-3,46

ОписаниеСхемы и документация

Описание блока резисторов Б6 У2 ИРАК 434.332.004-65

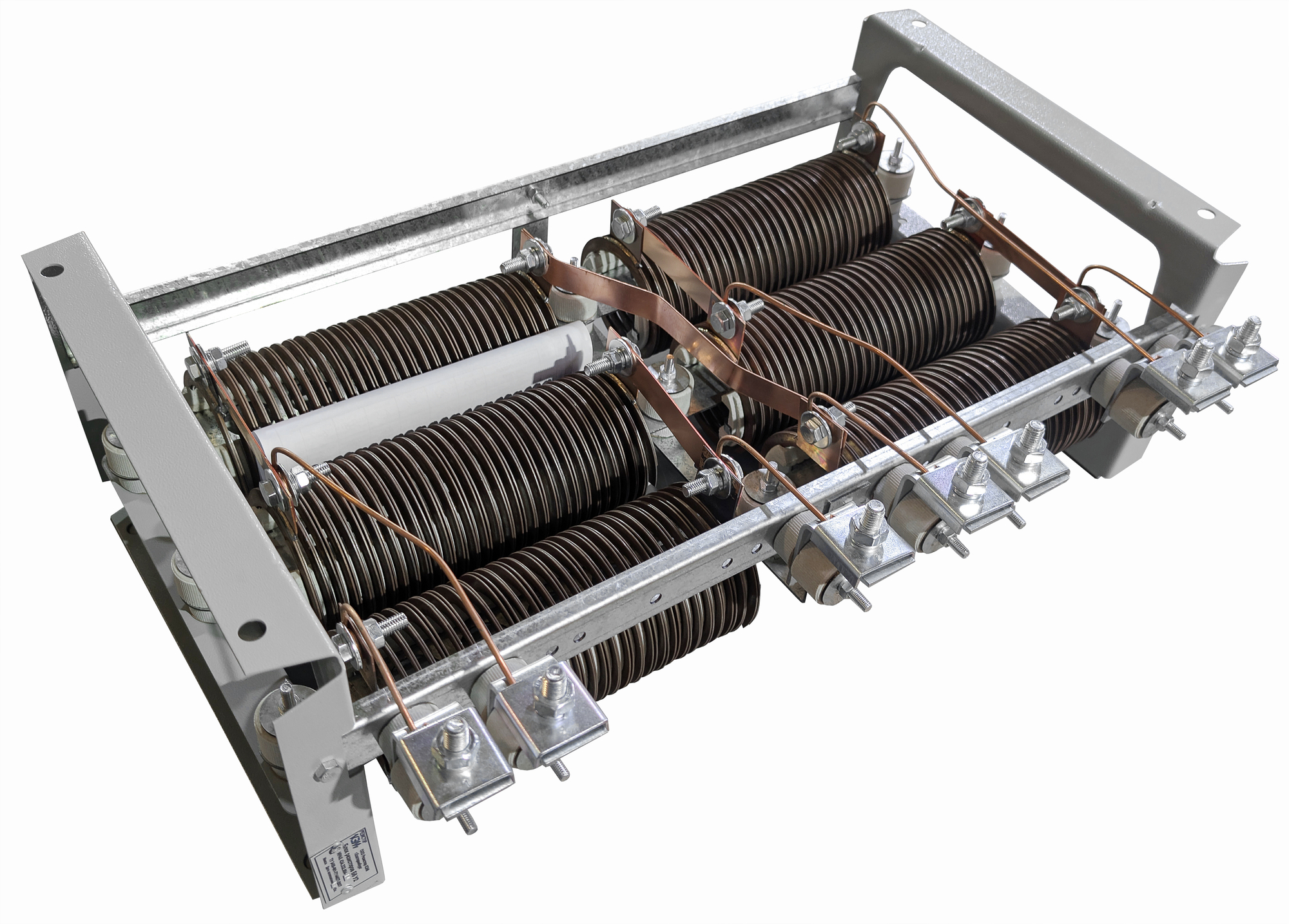

Блок резисторов Б6 У2 ИРАК 434.332.004-65 представляет собой конструкцию открытого исполнения, состоящую из двух стальных пластин-боковин, соединенных двумя планками с поперечной стяжкой. На боковинах и поперечной стяжке на трубчатых фарфоровых изоляторах устанавливаются резисторы. Максимальное количество резисторов для блока резисторов Б6 У2 ИРАК 434.332.004-65 - 6 штук.

Блоки резисторов Б6 У2 ИРАК 434.332.004-65 предназначены для работы в цепях переменного тока напряжением до 660 В, частотой 50-60 Гц и в цепях постоянного тока напряжением до 440 В.

Блок резисторов Б6 У2 ИРАК 434.332.004-65 состоит из стальной пластины-держателя с насаженными на нее фарфоровыми ребристыми изоляторами. В канавках изолятора укладывается навитая в спираль фехралевая лента или константановая проволока, к которой припаяны концевые и промежуточные контактные отводы.

На одной из планок, скрепляющих пластины боковины, на трубчатых фарфоровых изоляторах установлены внешние контактные зажимы, соединённые с концевыми и промежуточными отводами резисторов медным неизолированным проводом Ø 4-6 мм ГОСТ 1535.

Допустимое превышение температуры для резистивного элемента с фехралевой лентой не более 370°, для резистивного элемента с константановой или фехралевой проволокой - не более 320°. Допустимое превышение температуры контактных зажимов для подсоединения внешних проводников не более 80°.
