Блок резисторов Б6 У2 ИРАК 434.332.004 - 63

9 950 руб.

Сопротивление по ступеням

Обозначение ступеней	Сопротивление, Ом
Р35-Р14	0,56-0,62
Р14-Р11	0,745-0,823
Р11-Р1	0,058-0,064
Р11-Р12	0,266-0,294
Р11-Р13	0,722-0,798

ОписаниеСхемы и документация

Описание блока резисторов Б6 У2 ИРАК 434.332.004-63

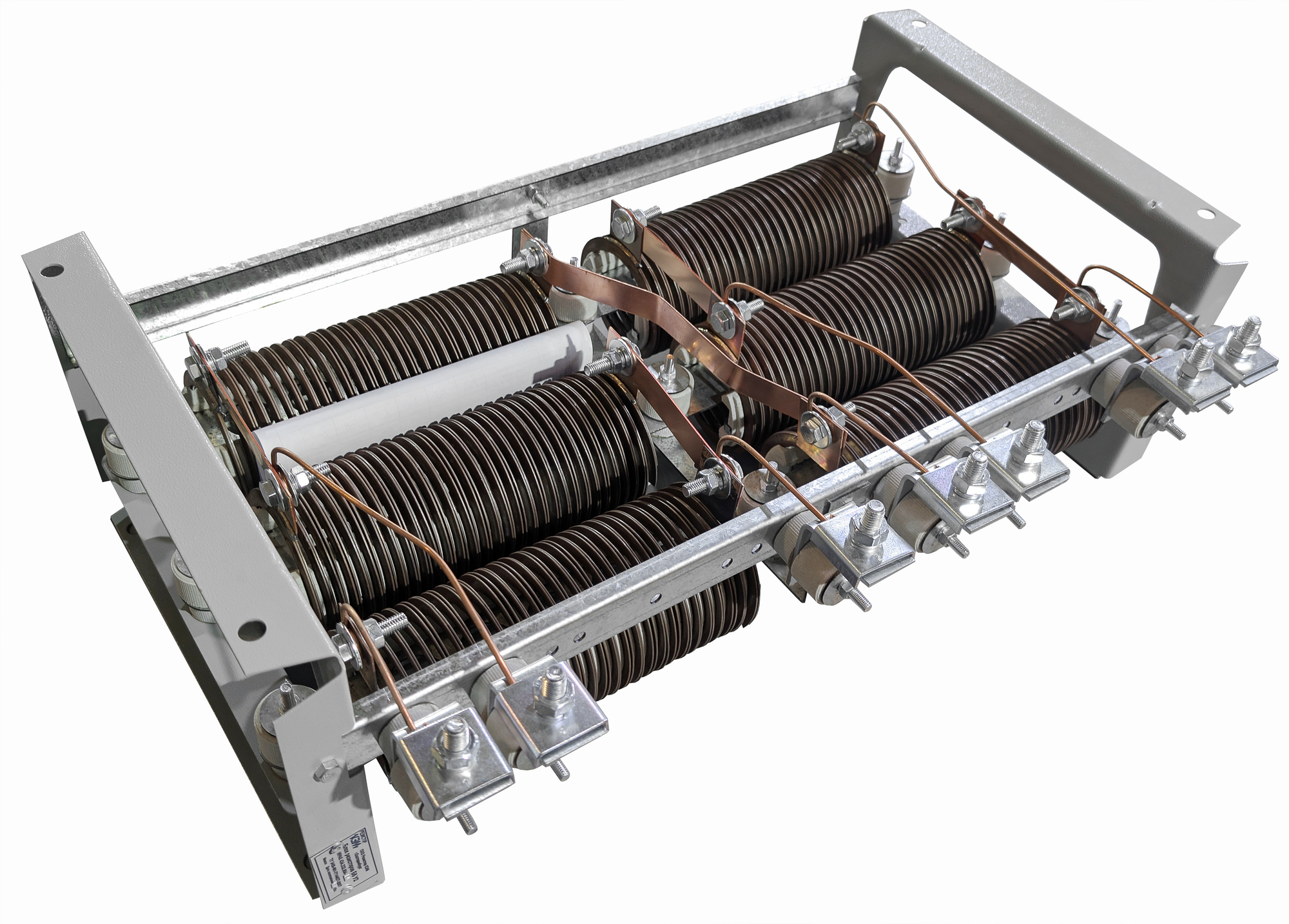

Блок резисторов Б6 У2 ИРАК 434.332.004-63 представляет собой конструкцию открытого исполнения, состоящую из двух стальных пластин-боковин, соединенных двумя планками с поперечной стяжкой. На боковинах и поперечной стяжке на трубчатых фарфоровых изоляторах устанавливаются резисторы. Максимальное количество резисторов для блока резисторов Б6 У2 ИРАК 434.332.004-63 - 6 штук.

Блоки резисторов Б6 У2 ИРАК 434.332.004-63 предназначены для работы в цепях переменного тока напряжением до 660 В, частотой 50-60 Гц и в цепях постоянного тока напряжением до 440 В.

Блок резисторов Б6 У2 ИРАК 434.332.004-63 состоит из стальной пластины-держателя с насаженными на нее фарфоровыми ребристыми изоляторами. В канавках изолятора укладывается навитая в спираль фехралевая лента или константановая проволока, к которой припаяны концевые и промежуточные контактные отводы.

На одной из планок, скрепляющих пластины боковины, на трубчатых фарфоровых изоляторах установлены внешние контактные зажимы, соединённые с концевыми и промежуточными отводами резисторов медным неизолированным проводом Ø 4-6 мм ГОСТ 1535.

Допустимое превышение температуры для резистивного элемента с фехралевой лентой не более 370°, для резистивного элемента с константановой или фехралевой проволокой - не более 320°. Допустимое превышение температуры контактных зажимов для подсоединения внешних проводников не более 80°.
