Блок резисторов Б6 У2 ИРАК 434.332.004 - 19

Описание блока резисторов Б6 У2 ИРАК 434.332.004-19

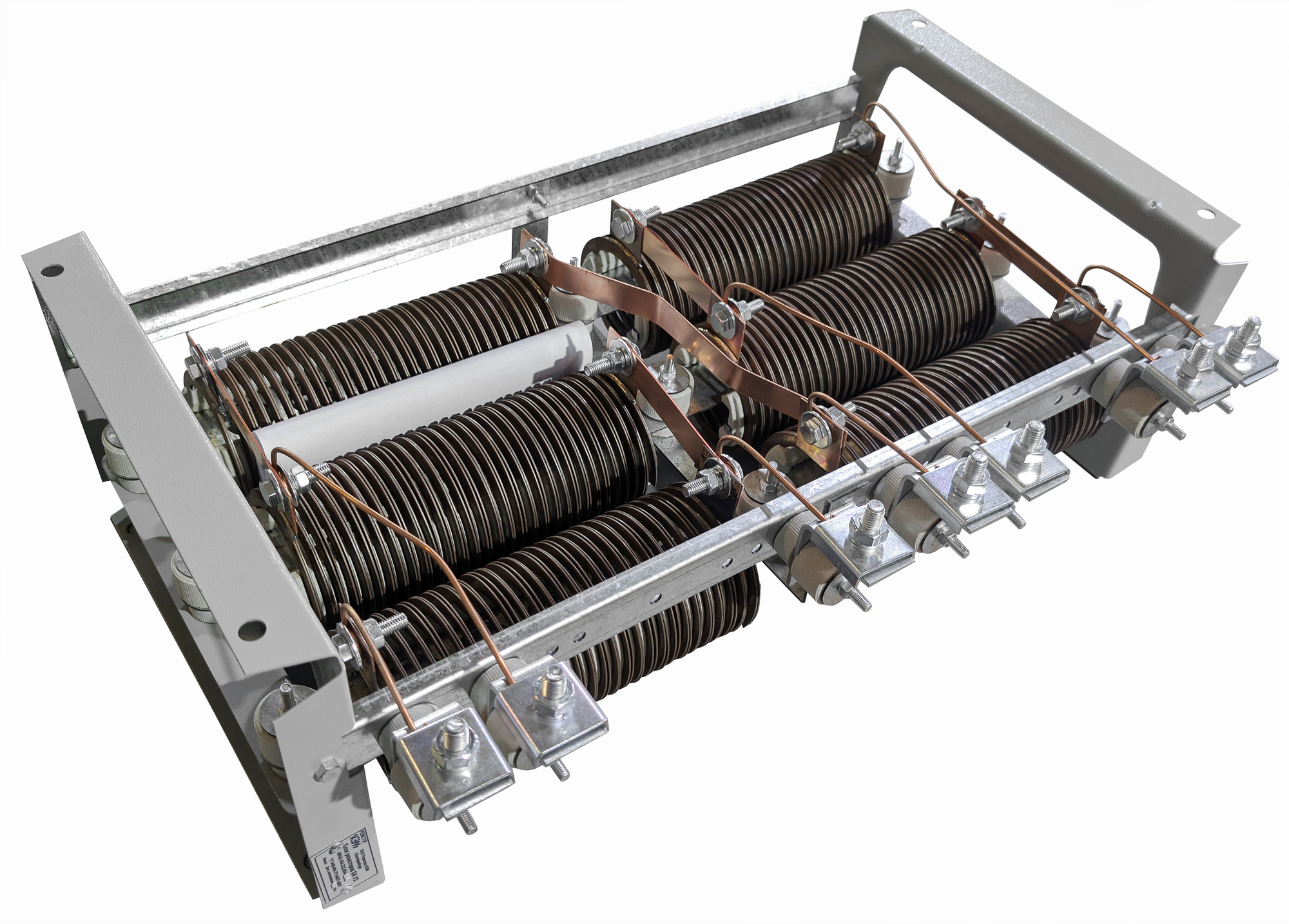

Блок резисторов Б6 У2 ИРАК 434.332.004-19 представляет собой конструкцию открытого исполнения, состоящую из двух стальных пластин-боковин, соединенных двумя планками с поперечной стяжкой. На боковинах и поперечной стяжке на трубчатых фарфоровых изоляторах устанавливаются резисторы. Максимальное количество резисторов для блока резисторов Б6 У2 ИРАК 434.332.004-19 - 6 штук.

Блоки резисторов Б6 У2 ИРАК 434.332.004-19 предназначены для работы в цепях переменного тока напряжением до 660 В, частотой 50-60 Гц и в цепях постоянного тока напряжением до 440 В.

Блок резисторов Б6 У2 ИРАК 434.332.004-19 состоит из стальной пластины-держателя с насаженными на нее фарфоровыми ребристыми изоляторами. В канавках изолятора укладывается навитая в спираль фехралевая лента или константановая проволока, к которой припаяны концевые и промежуточные контактные отводы.

На одной из планок, скрепляющих пластины боковины, на трубчатых фарфоровых изоляторах установлены внешние контактные зажимы, соединённые с концевыми и промежуточными отводами резисторов медным неизолированным проводом Ø 4-6 мм ГОСТ 1535.

Допустимое превышение температуры для резистивного элемента с фехралевой лентой не более 370°, для резистивного элемента с константановой или фехралевой проволокой - не более 320°. Допустимое превышение температуры контактных зажимов для подсоединения внешних проводников не более 80°.

Преимущества наших блоков резисторов

• Жесткий, сборно-разборный корпус из оцинкованной стали
• П-образная шайба, для удобного крепления кабеля и качественного контакта
• Слошная пайка выводов
• Широкий изолятор
• Не заниженное сечение ленты
