Блок резисторов Б6 У2 ИРАК 434.332.004 - 07
Сопротивление по ступеням
| Обозначение ступеней | Сопротивление, Ом |
|---|---|
| 1-2 | 0,139-0,153 |
| 2-3 | 0,139-0,153 |
| 3-4 | 0,139-0,153 |
| 4-5 | 0,139-0,153 |
| 5-6 | 0,139-0,153 |
| 6-7 | 0,139-0,153 |
| 7-8 | - |
| 8-9 | - |
Описание блока резисторов Б6 У2 ИРАК 434.332.004-07

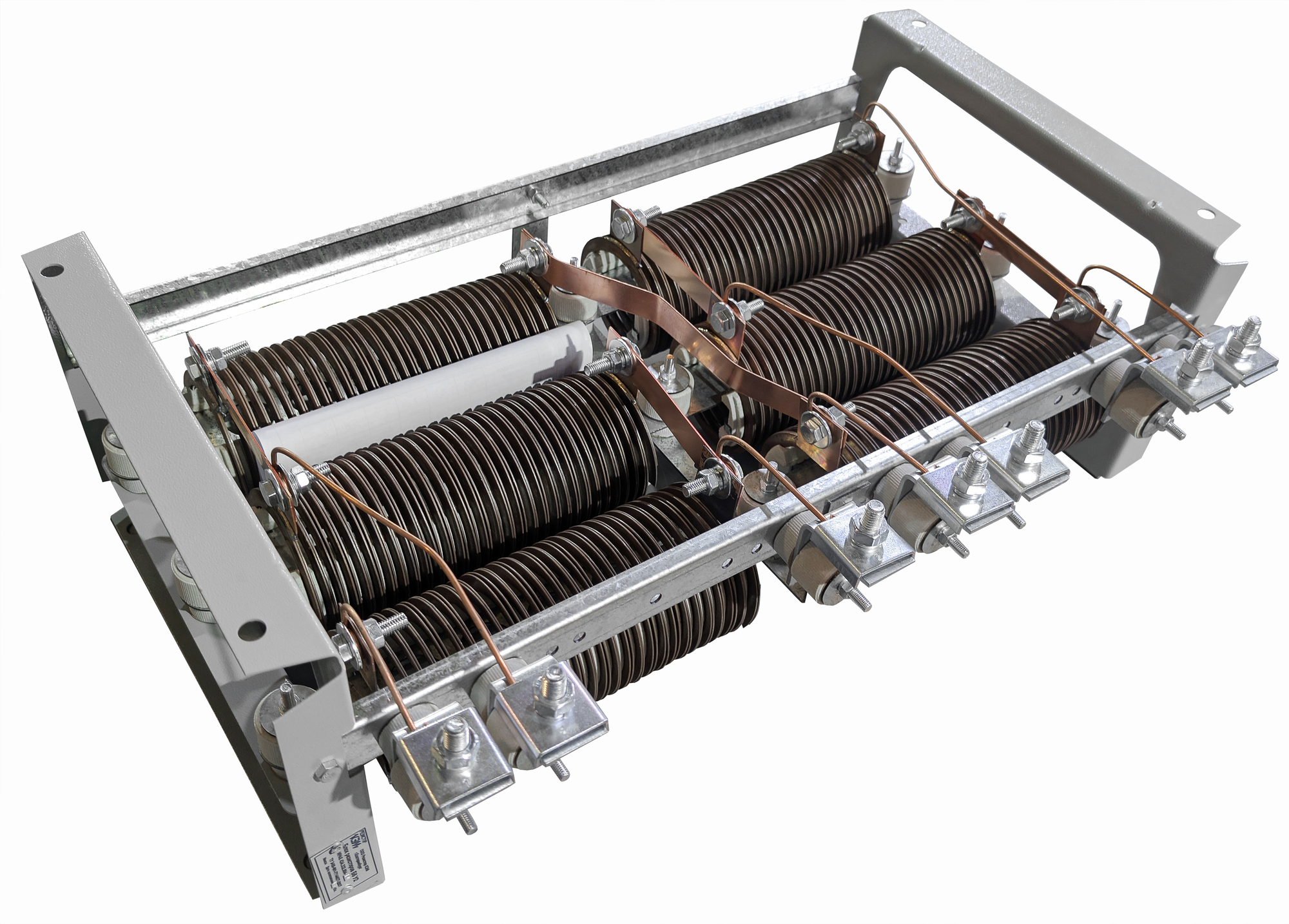

Блок резисторов Б6 У2 ИРАК 434.332.004-07 представляет собой конструкцию открытого исполнения, состоящую из двух стальных пластин-боковин, соединенных двумя планками с поперечной стяжкой. На боковинах и поперечной стяжке на трубчатых фарфоровых изоляторах устанавливаются резисторы. Максимальное количество резисторов для блока резисторов Б6 У2 ИРАК 434.332.004-07 - 6 штук.
Блоки резисторов Б6 У2 ИРАК 434.332.004-07 предназначены для работы в цепях переменного тока напряжением до 660 В, частотой 50-60 Гц и в цепях постоянного тока напряжением до 440 В.
Блок резисторов Б6 У2 ИРАК 434.332.004-07 состоит из стальной пластины-держателя с насаженными на нее фарфоровыми ребристыми изоляторами. В канавках изолятора укладывается навитая в спираль фехралевая лента или константановая проволока, к которой припаяны концевые и промежуточные контактные отводы.
На одной из планок, скрепляющих пластины боковины, на трубчатых фарфоровых изоляторах установлены внешние контактные зажимы, соединённые с концевыми и промежуточными отводами резисторов медным неизолированным проводом Ø 4-6 мм ГОСТ 1535.
Допустимое превышение температуры для резистивного элемента с фехралевой лентой не более 370°, для резистивного элемента с константановой или фехралевой проволокой - не более 320°. Допустимое превышение температуры контактных зажимов для подсоединения внешних проводников не более 80°.
Преимущества наших блоков резисторов
- Жесткий, сборно-разборный корпус из оцинкованной стали
- П-образная шайба, для удобного крепления кабеля и качественного контакта
- Слошная пайка выводов
- Широкий изолятор
- Не заниженное сечение ленты
